Cистема опреснения морской воды
A. Концепция проектирования системы обратного осмоса для опреснения морской воды:

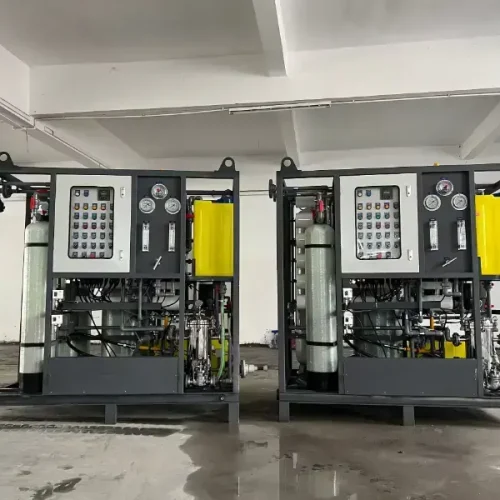

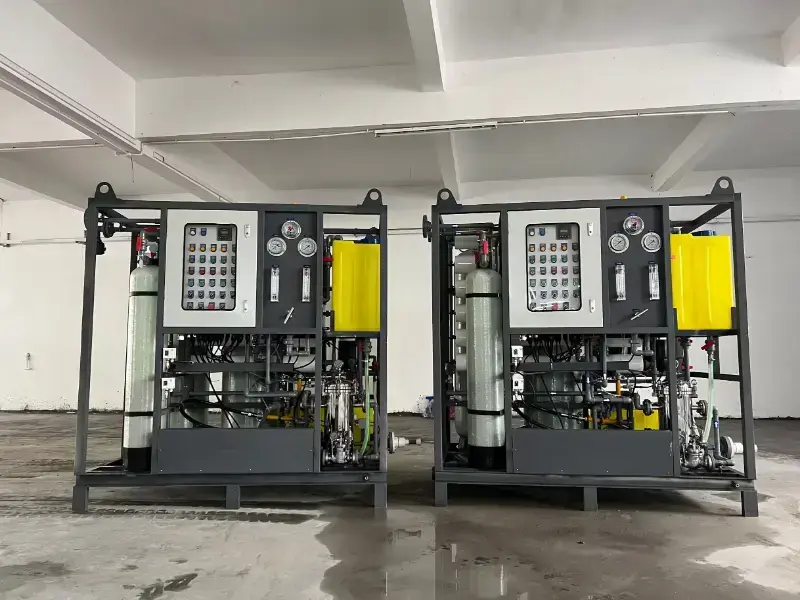

a. Система обратного осмоса для опреснения морской воды на судне отличается компактностью и стабильной работой.
b. Трубопровод системы опреснения морской воды обратным осмосом**: для низкого давления используется труба из ПВХ, для высокого давления — коррозионностойкая сталь SS316L. Для уменьшения диаметра трубы и клапана рекомендуется использовать трубы с меньшим изгибом.
c. Система опреснения морской воды методом обратного осмоса использует шланги, что позволяет снизить вибрацию и уровень шума.
d. Часть управления системой опреснения: автоматическое управление с помощью ПЛК и HMI. Нажмите кнопку “Start” для автоматической промывки при запуске и выключении, что продлевает срок службы мембраны RO.
e. Система RO опреснения: напоминание о тревоге при возникновении любой проблемы.
f. Опреснение морской воды: весь рабочий процесс и сигналы тревоги отображаются на сенсорном экране.

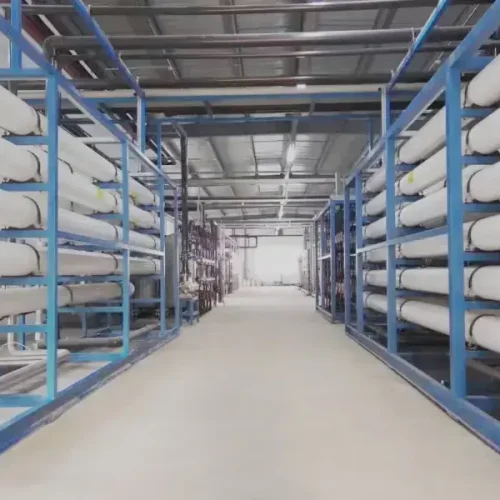

Мы можем настроить производительность от 1000 л/час до 10 м3/час, 100 м3/час и более. Мощность установки для опреснения морской воды настраивается в соответствии с индивидуальными требованиями пользователя.
B. Параметры системы опреснения морской воды
| HY-SWRO-5m3/hr(100m3/D) | |||
| Скорость потока | 100m3/day | Скорость восстановления | 40% |
| Применимая мощность | 380V/50HZ 3 phase | Номинальная мощность | 32.4 KW |
| TDS питательной воды | <45000ppm | Пресноводные TDS | <600ppm |
| Рабочее давление | <6Mpa | Рабочая температура | 5-45℃ |
| Остаточный хлор в питательной воде | <0.1ppm | SDI питательной воды | <5 |
| Мутность питательной воды | <1NTU | Значение РН питательной воды | |
| Корпус из мембраны RO | 8040-4 core | Мембрана RO | 8 piece |
| Спецификация оборудования | 6X1.2X1.65(m) | Вес нетто | 1500Kg |
| Спецификация упаковки (фанера) | 6.1X1.3X1.68(m) | Вес брутто | 1800Kg |
Параметр системы опреснения морской воды RO
| HY-SWRO-8~9m3/hr(200m3/D) | |||
| Скорость потока | 160T/dayСкорость восстановления | Скорость восстановления | 45% |
| Применимая мощность | 380V/50HZ 3 phase | Номинальная мощность | 53KW |
| TDS питательной воды | <45000ppm | Пресноводные TDS | <600ppm |
| Рабочее давление | <6Mpa | Рабочая температура | 5-45℃ |
| Остаточный хлор в питательной воде | <0.1ppm | SDI питательной воды | <5 |
| Мутность питательной воды | <1NTU | Значение РН питательной воды | |
| Корпус из мембраны RO | 8040-5 core,3piece | Мембрана RO | 15 piece |
| Спецификация оборудования | 6X1.2X1.65(m) | Вес нетто | 1500Kg |
| Спецификация упаковки (фанера) | 6.1X1.3X1.68(m) | Вес брутто | 1800Kg |
C. Концепция проектирования системы обратного осмоса для опреснения морской воды

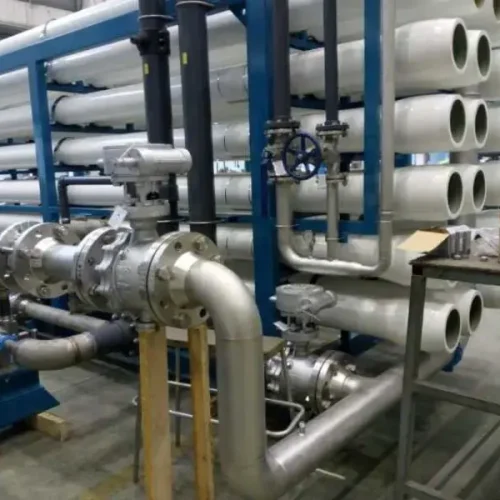

– Трубопровод: для низкого давления используйте трубу из ПВХ, для высокого давления — коррозионностойкую сталь SS316L, старайтесь использовать трубы с меньшим изгибом, уменьшая диаметр трубы и клапана.
– Использование шланга, который может снизить вибрацию и уровень шума.
– Управляющая часть: автоматическое управление с помощью ПЛК и HMI.
– Нажмите кнопку “Start”. Автоматическая промывка при запуске и выключении, что продлевает срок службы мембраны RO.
– Напоминание о тревоге при возникновении каких-либо проблем.

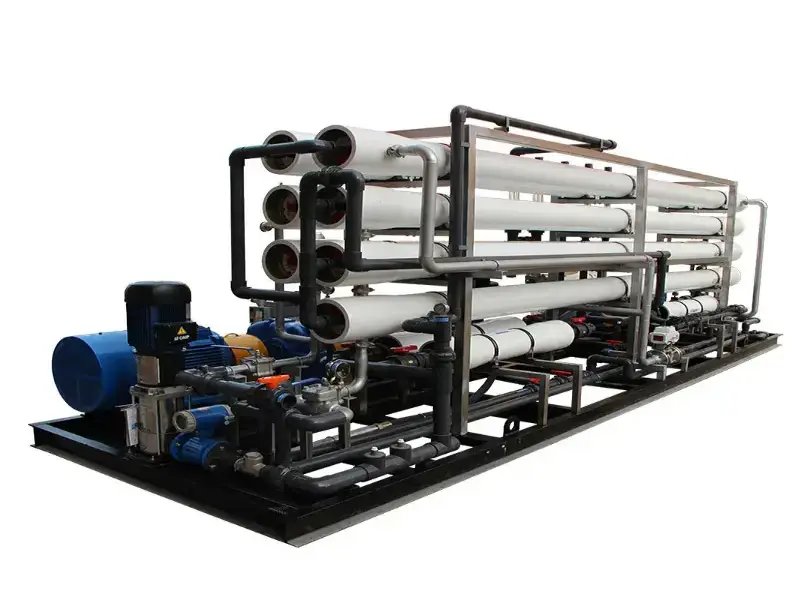

D. Система обратного осмоса для опреснения морской воды
Резервуар для морской воды → Насос для питательной воды → Песчаный фильтр → Антинакипная обработка → Защитный фильтр 5 мкм → Защитный фильтр 1 мкм → Насос высокого давления → Система RO (CIP) → Резервуар для готовой воды
